Xe hybrid là loại xe kết hợp động cơ đốt trong với mô-tơ điện nhằm tận dụng ưu điểm của cả hai hệ truyền động. Mục tiêu chính là giảm tiêu hao nhiên liệu, tối ưu hiệu suất vận hành và giảm phát thải so với xe chỉ dùng động cơ xăng truyền thống.

Nhìn đơn giản, hệ thống có thể được hiểu theo chuỗi:

Động cơ → Máy phát điện → Pin → Bộ biến tần → Mô-tơ điện → Bánh xe

Tuy nhiên, trên thực tế, các bộ phận này có thể phối hợp với nhau theo nhiều chế độ khác nhau tùy tốc độ, mức tải, trạng thái pin và điều kiện vận hành.

1. Động cơ – Engine

Động cơ đốt trong vẫn đóng vai trò quan trọng trong hệ thống hybrid.

Nó có thể:

• Trực tiếp tạo lực kéo cho xe.
• Dẫn động máy phát điện.
• Hoạt động đồng thời với mô-tơ điện khi cần tăng công suất.
• Tạm ngừng hoạt động khi xe chạy ở tải thấp, tùy cấu hình hệ thống.

Nhờ được hỗ trợ bởi mô-tơ điện, động cơ có thể hoạt động nhiều hơn trong vùng hiệu suất tối ưu.

2. Máy phát điện – Generator

Máy phát điện có nhiệm vụ chuyển đổi một phần năng lượng cơ học từ động cơ thành điện năng.

Nguồn điện này có thể được dùng để:

• Sạc pin hybrid.
• Cấp điện cho mô-tơ.
• Hỗ trợ hệ thống điện trên xe.

Ở một số hệ hybrid, máy phát còn tham gia điều chỉnh tốc độ động cơ và phân phối công suất giữa các thành phần truyền động.

3. Pin hybrid – Battery

Pin là nơi lưu trữ điện năng của hệ thống.

Năng lượng trong pin có thể đến từ:

• Máy phát điện.
• Quá trình phanh tái tạo năng lượng.
• Một số hệ thống plug-in hybrid còn có thể sạc trực tiếp từ nguồn điện bên ngoài.

Khi cần tăng tốc hoặc chạy ở tốc độ thấp, pin sẽ cấp điện cho mô-tơ điện.

4. Bộ biến tần – Inverter

Bộ biến tần là một trong những bộ phận quan trọng nhất của hệ thống hybrid.

Thiết bị này có nhiệm vụ quản lý và chuyển đổi điện năng giữa pin và mô-tơ.

Ví dụ:

• Chuyển điện một chiều DC từ pin thành điện xoay chiều AC để mô-tơ hoạt động.
• Chuyển điện từ mô-tơ phát ngược trở lại thành điện phù hợp để sạc pin khi phanh tái tạo.

Có thể xem inverter là “bộ điều phối điện năng” của toàn hệ thống.

5. Mô-tơ điện – Electric Motor

Mô-tơ điện tạo lực kéo bằng điện năng từ pin.

Ưu điểm lớn của mô-tơ điện là có thể tạo mô-men xoắn gần như ngay lập tức, giúp xe:

• Khởi động êm.
• Tăng tốc nhanh hơn.
• Hỗ trợ động cơ khi leo dốc hoặc vượt xe.
• Vận hành bằng điện trong một số điều kiện.

Mô-tơ cũng có thể hoạt động ngược như một máy phát điện trong quá trình giảm tốc.

6. Bánh xe – Wheels

Bánh xe nhận lực kéo từ hệ truyền động để đưa xe di chuyển.

Tùy loại hybrid, lực kéo có thể đến từ:

• Động cơ xăng.
• Mô-tơ điện.
• Hoặc cả hai cùng lúc.

Đây chính là điểm đặc biệt của xe hybrid: hệ thống liên tục chọn nguồn năng lượng phù hợp nhất thay vì chỉ phụ thuộc vào một loại động cơ.

Ba dòng năng lượng chính trong xe hybrid

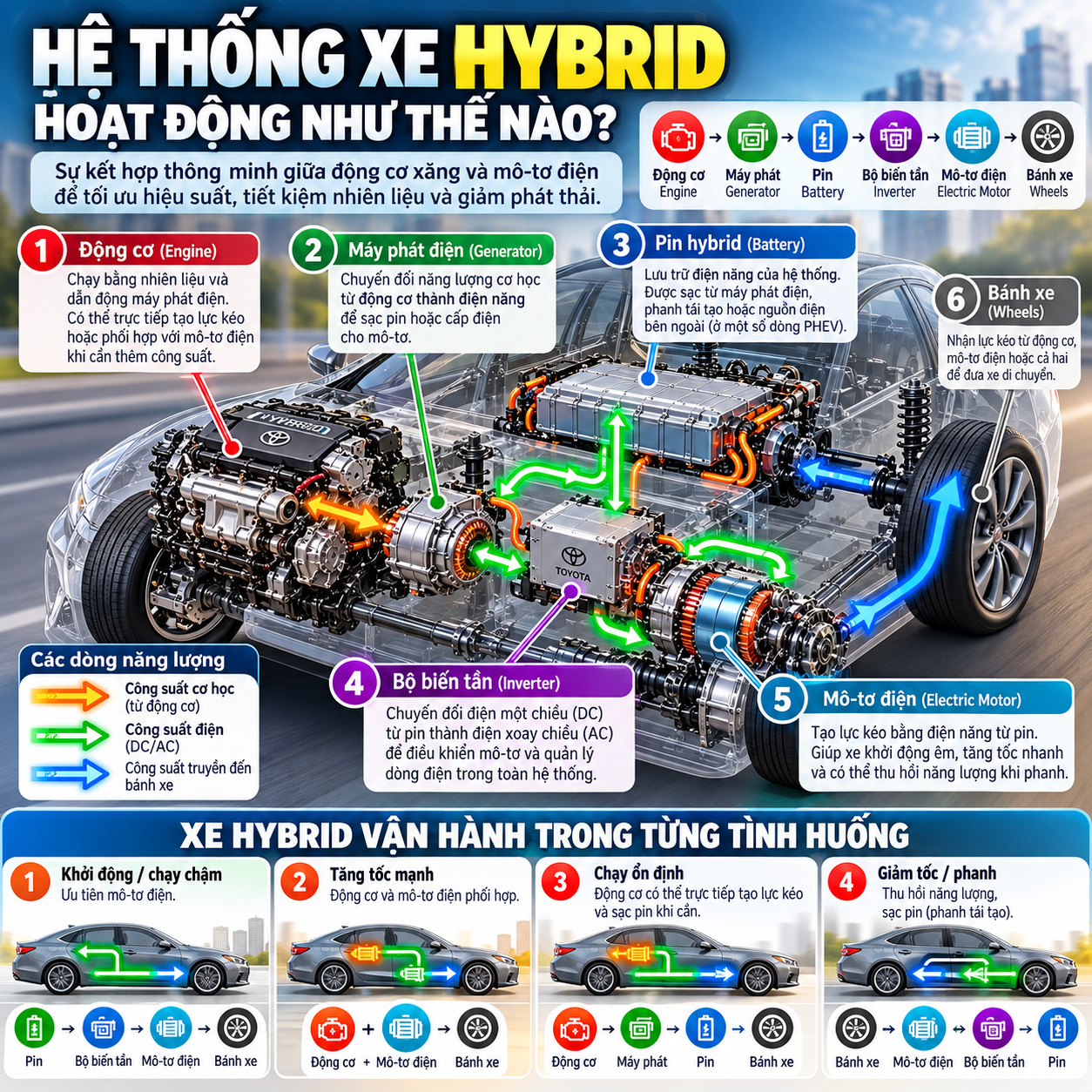

Trong hình có thể thấy ba loại luồng công suất:

Màu cam – Công suất cơ học từ động cơ
Đây là năng lượng do động cơ đốt trong tạo ra.

Màu xanh lá – Công suất điện
Điện năng được truyền giữa máy phát, pin, inverter và mô-tơ.

Màu xanh dương – Công suất truyền đến bánh xe
Đây là lực cuối cùng giúp xe di chuyển.

Các dòng năng lượng này thay đổi liên tục tùy tình huống lái xe.

Xe hybrid vận hành ra sao trong từng tình huống?

Khi khởi động hoặc chạy chậm

Ở nhiều hệ hybrid, xe có thể ưu tiên mô-tơ điện.

Khi đó:

Pin → Inverter → Mô-tơ → Bánh xe

Động cơ xăng có thể tạm thời không hoạt động.

Điều này giúp xe vận hành êm và tiết kiệm nhiên liệu hơn trong đô thị.

Khi tăng tốc mạnh

Khi người lái cần nhiều công suất, động cơ và mô-tơ có thể phối hợp.

Động cơ + Mô-tơ điện → Bánh xe

Pin cung cấp thêm năng lượng cho mô-tơ, giúp tăng khả năng tăng tốc.

Khi chạy ổn định

Ở tốc độ phù hợp, động cơ có thể trực tiếp cung cấp lực kéo.

Nếu công suất dư, một phần năng lượng có thể được dùng để phát điện và sạc pin.

Khi giảm tốc hoặc phanh

Đây là một trong những điểm nổi bật nhất của hybrid.

Thay vì toàn bộ động năng bị biến thành nhiệt ở phanh, mô-tơ có thể hoạt động như máy phát.

Quá trình diễn ra theo hướng:

Bánh xe → Mô-tơ → Inverter → Pin

Đây được gọi là phanh tái tạo năng lượng – regenerative braking.

Nhờ đó, một phần năng lượng vốn bị thất thoát được thu hồi và tái sử dụng.

Vì sao xe hybrid tiết kiệm nhiên liệu?

Xe hybrid không chỉ tiết kiệm nhờ “có thêm pin”.

Hiệu quả đến từ sự phối hợp giữa nhiều yếu tố:

• Mô-tơ hỗ trợ khi động cơ hoạt động kém hiệu quả.
• Có thể tắt động cơ khi dừng hoặc tải thấp.
• Thu hồi năng lượng khi phanh.
• Giúp động cơ hoạt động gần vùng hiệu suất tối ưu hơn.
• Giảm thời gian động cơ phải chạy không tải.

Đặc biệt trong điều kiện giao thông đô thị thường xuyên dừng – chạy, lợi ích của hệ hybrid thường thể hiện rõ hơn.

Không phải xe hybrid nào cũng giống nhau

Hiện nay có nhiều dạng hệ truyền động hybrid:

Mild Hybrid – Hybrid nhẹ
Mô-tơ chủ yếu hỗ trợ động cơ, thường không thể tự kéo xe trong thời gian dài.

Full Hybrid – Hybrid toàn phần
Xe có thể chạy bằng động cơ xăng, điện hoặc kết hợp cả hai.

Plug-in Hybrid – PHEV
Có pin lớn hơn và có thể cắm sạc từ nguồn điện ngoài. Xe thường có khả năng chạy thuần điện xa hơn.

Mỗi loại có cấu trúc và chiến lược vận hành khác nhau.

Hybrid – sự phối hợp thay vì thay thế

Điểm cốt lõi của công nghệ hybrid không phải là loại bỏ hoàn toàn động cơ đốt trong, mà là phân phối năng lượng thông minh hơn.

Động cơ đảm nhiệm những thời điểm phù hợp với động cơ.

Mô-tơ điện đảm nhiệm những thời điểm điện có lợi thế.

Pin lưu trữ và tái sử dụng năng lượng.

Inverter điều phối toàn bộ dòng điện.

Khi các thành phần này làm việc cùng nhau, xe có thể đạt được sự cân bằng giữa:

Hiệu suất – tiết kiệm nhiên liệu – khả năng vận hành – giảm phát thải.

Đó cũng là lý do công nghệ hybrid được xem như một bước chuyển tiếp quan trọng giữa xe động cơ đốt trong truyền thống và xe điện hoàn toàn.
